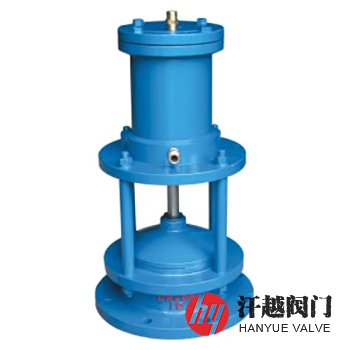

H742X液動池底閥是一種安裝于沉淀池內，閥腔為非密閉型結構，以液壓操作的雙室活塞傳動機構作驅動裝置，通過控制系統控制上腔或下腔推動活塞運動，并帶動閥板升降，使閥體流道開啟或關閉，以達到流體通斷，快速排除污泥的排泥閥。該閥是這樣工作的，當需排出污泥時，操作電動或手動二位四通換向閥，使活塞下腔充入有壓液體迫使活塞上行，由于活塞上固定連接有閥桿，而且閥桿下端部與閥板相連，于是閥板也在閥桿的帶動下上升，閥門流體通道被打開，快速排出池內污物和泥沙，當排完需關閥時，調整換向閥使活塞下腔泄壓，上腔充入有壓液體迫使活塞下行來帶動閥桿和閥板下降，關閉閥門。本產品采用電磁換向閥與液壓缸配套使用，便于實現自控、遠控或集中控制，其驅動介質壓力低，壓力源可取之于水廠本身，無需另加設備，節省人力和物力，節約能源。

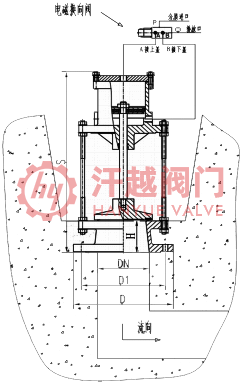

序號 | 部件名稱 | 材料名稱 | |||||
1 | 閥 座 | HT200 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 密 封 圈 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
3 | 液壓缸體 | HT200 | QT450 | WCB | CF8 | CF8M | CF3M |
4 | 活 塞 座 | HT200 | QT450 | WCB | CF8 | CF8M | CF3M |
5 | 閥 板 | HT200 | QT450 | WCB | CF8 | CF8M | CF3M |
6 | 閥 桿 | 2Cr13 | 2Cr13 | 2Cr13 | 304 | 316 | 316L |
7 | 缸 蓋 | HT200 | QT450 | WCB | CF8 | CF8M | CF3M |
8 | 螺 栓 | 35 | 35 | 35 | 304 | 316 | 316L |
9 | 螺 母 | 45 | 45 | 45 | 304 | 316 | 316L |
密封試驗壓力 | 0.3MPa (試驗介質為水) |
驅動介質壓力 | 0.3MPa ～ 1.0MPa |
驅動介質 | 清水、空氣、油品或按訂貨合同要求 |
設計制造 | T/CCMSA 40523-2021 沉淀池用排泥閥 |
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 |
檢驗試驗 | T/CCMSA 40523-2021 沉淀池用排泥閥 |
介質溫度 | 0℃ ～ 80℃ |
公稱壓力 PN | 公稱通徑 DN | 外形尺寸mm | 進液接管 G | ||||||
S | H | D | D1 | D2 | b-f | Z-?d | |||
10 | 150 | 490 | 110 | 285 | 240 | 212 | 22-3 | 8-22 | ?" |
200 | 530 | 110 | 340 | 295 | 268 | 24-3 | 8-22 | ?" | |
250 | 570 | 110 | 395 | 350 | 320 | 26-3 | 12-22 | ?" | |
300 | 610 | 140 | 445 | 400 | 370 | 26-4 | 12-22 | ?" | |
400 | 710 | 140 | 565 | 515 | 482 | 26-4 | 16-26 | ?" | |
500 | 810 | 160 | 670 | 620 | 585 | 28-4 | 20-26 | ?" | |
表中只列出了部分JB/T 79-2015標準PN10法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||||
如果你需訂購我廠排泥閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材料、法蘭執行標準及密封面形式等，本產品驅動方式有液動和氣動兩種，訂貨時需注明，具體詳情請聯系我司銷售技術人員。
