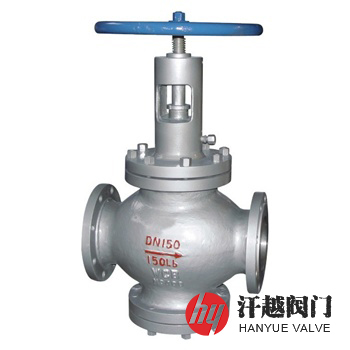

排污閥

: 更新時間2023-07-16 20:56:40; 產品名稱; 型??????? 號TP41Y; 公稱通徑DN15~DN300; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

閥套式排污閥產品概述

TP41Y閥套式排污閥是一種適合安裝于天然氣或其他氣體介質的壓力管道集輸裝置未端位置，用于節流、降壓、排除污物的套筒式排污閥，其在閥瓣頂端加裝了與閥座通道間隙配合值較小的閥套，在排污時具有節流降壓功能。該閥采用雙重(硬、軟質)密封，能做到在高壓氣體介質條件下的零泄漏，其中硬質合金密封面可以更耐氣流沖刷、耐磨損，軟質密封(四氟乙烯板與硬質合金配合)，可以提高閥門的密封作用，密封面均采用錐度密封，有利于閥門自身清洗附在密封面上的臟物，再由于閥瓣開設了平衡孔，使閥門在關閉、開啟時，閥瓣受到較小的作用力，也使閥門啟閉時具有較小的力矩，它還在閥的底部設置了較大的排污孔，必要時可以打開，清理閥內污物。本產品在截流排污的過程中，突出了閥套、密封副的節流、耐沖蝕和密封性能，因此被廣泛應用在石油、天然氣及化工行業中。

TP41Y閥套式排污閥常閉狀態下，閥瓣硬密封面壓在閥座凸臺上，形成一道硬質密封，同時嵌在閥瓣上的軟質密封與閥座端面緊壓，形成第二道密封，雙質密封結構保證了閥門的零泄漏。節流排污時，閥瓣上的雙密封面離開閥座，管中的介質、雜質一同流過閥套、閥座，同時實現節流與排污，閥瓣、閥座密封面利用套墊斜角改變介質流向，具有自清掃功能，使密封副不夾帶雜質。關閥狀態，管道中介質排放后關閉閥門，介質從套墊斜角處進入閥座通道，流阻系數增加，流速加快，斜角改變介質流向，產生渦流，閥座端面介質徑向力增加，實現閥座啟封的吹掃。閥瓣密封面接近閥座時，套墊與閥座通道的配合間隙阻止較大顆粒介質流向密封副，加之流速的進一步增大和介質橫向力的吹掃，閥門在關閉時已基本清掃干凈了密封副上的雜質，保證了閥門排污后的密封性能達到介質無泄漏。

閥套式排污閥部件材料

序號	部件名稱	材料名稱
1	閥體	WCB	CF8	CF3	CF8M	CF3M
2	閥蓋	WCB	CF8	CF3	CF8M	CF3M
3	閥桿	2Cr13	304	304L	316	316L
4	閥瓣	2Cr13+HF	304+HF	304L+HF	316+HF	316L+HF
5	閥座	2Cr13+HF	304+HF	304L+HF	316+HF	316L+HF
6	閥套	2Cr13	304	304L	316	316L
7	底蓋	WCB	CF8	CF3	CF8M	CF3M
8	密封圈	PTFE	PTFE	PTFE	PTFE	PTFE

閥套式排污閥技術規范

公稱壓力PN(MPa)	1.6	2.5	4.0	6.3	10.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	9.45	15.0
上密封試驗壓力(MPa)	1.76	2.75	4.4	6.93	11.0
液體高壓密封試驗壓力(MPa)	1.76	2.75	4.4	6.93	11.0
設計制造	GB/T 26145-2010、ASME B16.34-2013
結構長度	GB/T 26145-2010、ASME B16.10-2017
法蘭尺寸	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017
檢驗試驗	JB/T 9092-1999、API 598-2016
適用介質	氣體或物理化學性質類似于氣體的介質

閥套式排污閥外型尺寸

公稱壓力 PN	公稱尺寸 DN	外形尺寸mm
公稱壓力 PN	公稱尺寸 DN	L	H	H1	H2	Do
16 ~ 63	25	216	243	86	329	180
	40	230	265	108	373	250
	50	230	346	115	461	250
	80	310	409	146	555	300
	100	350	433	163	596	300
	150	480	521	202	723	350
	200	600	594	292	886	350
	250	730	621	355	976	400
100	25	230	245	78	323	200
	40	260	265	106	371	250
	50	300	287	110	397	300
	80	380	409	152	561	350
	100	430	433	169	602	350
	150	559	531	225	756	400
	200	660	709	321	1030	500
	250	787	817	399	1216	500
160	25	230	215	78	293	200
	40	260	265	105	370	250
	50	300	237	110	347	300
	80	390	414	155	569	350
	100	450	440	175	615	350
表中H2為總高度，如需其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！

閥套式排污閥結構圖

閥套式排污閥

如果你需訂購我廠排污閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材質、內件材質、工作溫度、法蘭標準及法蘭密封面形式等，本產品型號有TP41Y和KTP41Y兩種，其中不帶K為普通型，帶K的為抗硫型，如有抗硫要求，訂貨時請注明。
