閘閥

: 更新時間2023-07-03 13:40:53; 產品名稱; 型??????? 號Z41W、Z41Y; 公稱通徑DN10~DN50、NPS?~NPS2; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

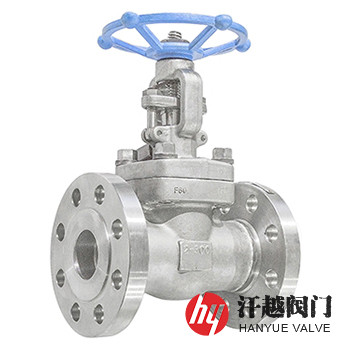

雙相不銹鋼F60閘閥產品概述

雙相不銹鋼F60閘閥是一種閥體、閥蓋、閘板、閥桿和閥座等承壓件由ASTM A694 F60或A182 F60及S32205等鍛造成型，適用于高鹽、高壓及高沖擊等極其惡劣海況工作環境的雙相鋼閘閥，該閥所使用的材料屬低合金雙相不銹鋼鍛件，對應國內022Cr23Ni5Mo3N，其顯微組織中鐵素體和奧氏體相大約各占50%的，一般以固溶處理狀態供貨，具有強度高和耐點蝕、耐應力腐蝕的特點，它的主要化學成分為22.0% ~ 23.0%Cr、4.5% ~ 6.5%Ni、3.0% ~ 3.5%Mo和0.14% ~ 0.20%N，與18-8鋼相比，提高了Cr而降低了Ni，同時添加Mo和N，由于鉻和鉬的含量都很高，因此具有極好的抗孔蝕和抗均勻腐蝕的能力，同時氮元素能形成奧氏體組織，提高了鋼的強度，但不顯著的損害鋼的塑韌性，抑制了碳化物的析出，延緩了α相的形成。因此本產品主要應用在石油、天然氣、化工、石化、紙漿和造紙及海水等領域的腐蝕環境下。

雙相不銹鋼F60閘閥部件材料

序號	部件名稱	材料名稱
1	閥體	A694 Gr.F60	A182 Gr.F60	S32205	S22053
2	閥蓋	A694 Gr.F60	A182 Gr.F60	S32205	S22053
3	閘板	A694 Gr.F60	A182 Gr.F60	S32205	S22053
4	閥座	A694 Gr.F60	A182 Gr.F60	S32205	S22053
5	閥桿	A694 Gr.F60	A182 Gr.F60	S32205	S22053
6	填料壓套	A694 Gr.F60	A182 Gr.F60	S32205	S22053
7	填料	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE
8	活節螺栓	A193 B8M	A193 B8M	A193 B8M	A193 B8M
9	螺母	A194 8M	A194 8M	A194 8M	A194 8M

雙相不銹鋼F60閘閥性能規范

公稱壓力Class	150	300	600	900
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5
上密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
液體高壓密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6
設計制造	JB/T 7746-2020、API 602-2015、BS 5352:1990
結構長度	GB/T 12221-2005、ASME B16.10-2017、BS 5352:1990
連接端部	JB/T 79、GB/T 12224、GB/T 7306.2、ASME B16.5、ASME B16.25、ASME B1.20.1
檢驗試驗	JB/T 9092-1999、API 598-2016、BS 6755-1:1986

雙相不銹鋼F60閘閥外形尺寸

公稱壓力 Class	公稱尺寸 NPS	外形尺寸mm
公稱壓力 Class	公稱尺寸 NPS	d	L	L1	H	W
150	?	10	108	108	158	100
	?	13.5	117	117	169	100
	1	18	127	127	197	100
	1 ?	24	140	140	236	160
	1 ?	29	165	165	246	160
	2	36.5	203	203	283	180
300	?	10	140	140	158	100
	?	13.5	152	152	169	100
	1	18	165	165	197	100
	1 ?	24	178	178	236	160
	1 ?	29	190	190	246	160
	2	36.5	216	216	283	180
600	?	10	165	165	169	100
	?	13.5	190	190	197	100
	1	18	216	216	236	100
	1 ?	24	229	229	246	160
	1 ?	29	241	241	283	160
	2	36.5	292	292	320	180
900 ~ 1500	?	13.5	216	216	197	125
	?	18	229	229	197	125
	1	24	254	254	236	160
	1 ?	29	279	279	246	160
	1 ?	36.5	305	305	283	180
	2	45	371	368	330	200
表中d為流道孔徑，L1為末端對焊連接結構長度。表中未列出的其他規格外形尺寸，請咨詢汗越閥門技術部！

雙相不銹鋼F60閘閥結構圖

F60閘閥

本產品材質可選用ASTM A694 F60或ASTM A182 F60及其他等鍛鋼牌號，有明桿和暗桿兩種結構型式。如果你需訂購我廠不銹鋼閘閥產品，煩請告知壓力級、規格、閥體及內件材料、端部連接形式(法蘭連接應指明密封形式，對接焊端應說明對焊的管號)、閥體類型及閥體閥蓋連接方式等。
