截止閥

: 更新時間2023-07-12 07:49:34; 產品名稱; 型??????? 號J41W、J41Y; 公稱通徑DN10~DN50、NPS?~NPS2; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

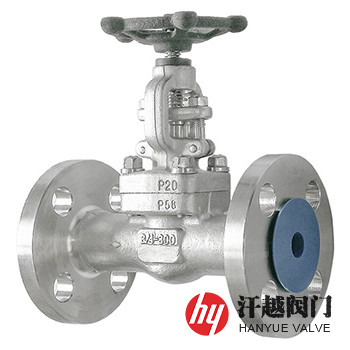

雙相不銹鋼F60截止閥產品概述

雙相不繡鋼F60截止閥是一種閥體、閥蓋、閥瓣和閥桿等由ASTM A694 F60或A182 F60及S32205等鍛制而成，具有高強度、耐腐蝕、耐高壓和抗沖擊性強及抗疲勞強的雙相鋼截止閥，該閥所使用的材料屬鍛制鐵素體-奧氏體不銹鋼，主要化學成分為C≤0.030%、Mn≤2.00%、P≤0.030%、S≤0.020%、Si≤1.00%、Ni為4.5%~6.5%、Cr為22.0%~23.0%、Mo為3.0%~3.5%、N為0.14%~0.20%，力學性能為抗拉強度≥655MPa、屈服強度≥450MPa、延伸率≥25%、斷面收縮率≥45%，其特征為含有高含量Cr、Ni、Mo、N等合金元素，因而具有良好的抗蝕性能，其中Cr、C、Mo、N等元素強化基體，降低脆性相析出，保證鋼的塑鋼性，因組織中鐵素體-奧氏體相的同時存在，相互間制約金屬晶粒長大，保持了鋼的細晶粒，晶界總面積大于單相鋼，所以它的強度高，特別是屈服強度很高。因而本產品在石油化工、海水談化和制鹽等方面有著廣泛的應用。

雙相不銹鋼F60截止閥部件材料

序號	部件名稱	材料名稱
1	閥??????? 體	A694?Gr.F60	A182?Gr.F60	S32205	S22053
2	閥??????? 蓋	A694?Gr.F60	A182?Gr.F60	S32205	S22053
3	閥??????? 桿	A694?Gr.F60	A182?Gr.F60	S32205	S22053
4	閥??????? 瓣	A694?Gr.F60	A182?Gr.F60	S32205	S22053
5	填料壓套	A694?Gr.F60	A182?Gr.F60	S32205	S22053
6	填??????? 料	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE
7	活節螺栓	A193?B8M	A193?B8M	A193?B8M	A193?B8M
8	螺??????? 母	A194?8M	A194?8M	A194?8M	A194?8M

雙相不銹鋼F60截止閥性能規范

公稱壓力Class	150	300	600	900
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5
上密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
液體高壓密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6
設計制造	JB/T?7746-2020、API?602-2015、BS?5352:1990
結構長度	GB/T?12221-2005、ASME?B16.10-2017、BS?5352:1990
連接端部	JB/T?79、GB/T?12224、GB/T?7306.2、ASME?B16.5、ASME?B16.25、ASME?B1.20.1等
檢驗試驗	JB/T?9092-1999、API?598-2016、BS?6755-1:1986

雙相不銹鋼F60截止閥外型尺寸

公稱壓力 Class	公稱尺寸 NPS	外形尺寸mm
公稱壓力 Class	公稱尺寸 NPS	d	L	L1	H	W
150	?	10	108	108	180	100
	?	13.5	117	117	184	100
	1	18	127	127	217	125
	1??	24	140	140	224	160
	1??	29	165	165	260	160
	2	36.5	203	203	300	180
300	?	10	152	152	180	100
	?	13.5	178	178	184	100
	1	18	203	203	217	125
	1??	24	216	216	224	160
	1??	29	229	229	260	160
	2	36.5	267	267	300	180
600	?	10	165	165	164	100
	?	13.5	190	190	164	100
	1	18	216	216	203	125
	1??	24	229	229	224	160
	1??	29	241	241	260	160
	2	36.5	292	292	300	180
900~1500	?	13.5	216	216	207	125
	?	18	229	229	207	125
	1	24	254	254	230	160
	1??	29	279	279	260	160
	1??	36.5	305	305	300	180
	2	45	368	368	355	200
表中d為流道孔徑，L1為末端對焊連接結構長度。表中未列出的其他規格外形尺寸，請咨詢汗越閥門技術部！

雙相不銹鋼F60截止閥結構圖

F60截止閥

本產品材質可選用ASTM A694 F60或ASTM A182 F60，結構型式還有截止止回和Y型等。如果你需訂購我廠不銹鋼截止閥產品，咨詢時煩請說明規格型號，如無法提供這些數據，煩請告知公稱壓力、公稱通徑、閥體和內件材料及端部連接形式(有法蘭、對焊、承插焊和螺紋等)。
