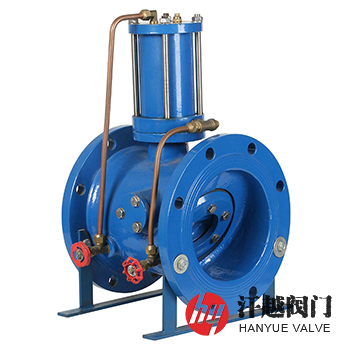

BFDG7H42HR管力閥由閥體、大小閥瓣、閥軸、調節桿、主控缸、旁通閥、彈簧和緩閉活塞等組成，滑塊一端通過銷軸和彈簧鉸裝在大閥板上，小閥板設在滑塊另一端與大閥板上的泄流孔對應，在閥體頂部設有活塞缸及活塞，在活塞上設有與滑塊對應頂接的活塞桿，活塞缸下腔設有與閥體進口端連通的進口旁通管，上腔設有與閥體出口端連通的出口旁通管，在閥體底部設有緩閉活塞缸，在緩閉活塞缸設有與大閥板下沿對應的緩閉活塞和與緩閉活塞對應的調節螺釘，緩閉活塞缸連通有與閥體進口端連通的緩閉旁通管。本產品廣泛應用于電力、環保、冶金、石化、市政和食品等行業供排水系統、污水泵房加壓輸出水泵的出口處。
BFDG7H42HR管力閥的啟閉由輸送介質驅動，與水泵自動聯鎖，無需人員外力操作。當水泵啟動后，水壓通過進口旁通管進入控制缸下腔，大閥瓣在進口介質作用下，連同小閥瓣一同緩慢開啟，開閥速度可根據工況要求調節；當水泵關閉時，閥門進口端介質失壓，大閥瓣在自力作用下自動關閉，截止了70%-80%的水流介質，同時，一部份回流水通過旁通閥進入控制缸上腔，推動控制桿下行，關閉小閥瓣至完全切斷介質，關閉時間可通過旁通閥調節來實現，使水錘峰值控制在規定范圍內。本產品兼具電動閘閥、蝶閥以及止回閥的功能，具有敏捷的快關速度和可調的泄壓時間，能有效消除水錘危害，保護水泵及管網系統安全。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 閥 板 | QT450 | WCB | CF8 | CF8M | CF3M |
3 | 閥 座 | QT450 | WCB | CF8 | CF8M | CF3M |
4 | 密 封 面 | D507 | D507 | STELLITE6 | STELLITE6 | STELLITE6 |
5 | 閥 軸 | 2Cr13 | 2Cr13 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
6 | 填 料 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
7 | 活 塞 | 2Cr13 | 2Cr13 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
8 | 密 封 副 | D507+A102 | D507+A102 | 316L+316L | 316L+316L | 316L+316L |
9 | 過 濾 器 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
10 | 螺 栓 | 35 | 35CrMo | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
11 | 螺 母 | 45 | 30CrMo | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
殼體試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
高壓液密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
工作壓力(MPa) | ≥0.05 | ≥0.05 | ≥0.05 | ≥0.05 | ≥0.05 |
關閥時間(可調) | 快關:1S ~ 3S、慢關:6S ~ 120S | ||||
開閥時間(可調) | 10S ~ 120S | ||||
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | ||||
工作溫度 | 0℃ ~ 80℃ | ||||
適用介質 | 清水、污水、原水、海水或油品等 | ||||
流阻系數 | 0.3 ~ 1.1 | ||||
公稱壓力 PN | 公稱通徑 DN | 尺寸mm | |||||||
L | L1 | L2 | H | H1 | B | B1 | B2 | ||
6 ~ 10 | 200 | 190 | — | — | 520 | — | 355 | — | — |
250 | 250 | — | — | 580 | — | 420 | — | — | |
300 | 270 | — | — | 710 | — | 490 | — | — | |
350 | 290 | — | — | 770 | — | 560 | — | — | |
400 | 406 | — | — | 830 | — | 625 | — | — | |
450 | 432 | — | — | 870 | — | 685 | — | — | |
500 | 457 | — | — | 930 | — | 720 | — | — | |
600 | 508 | — | — | 1090 | — | 910 | — | — | |
700 | 610 | 300 | 240 | 1260 | 520 | 1050 | 760 | 650 | |
800 | 660 | 360 | 220 | 1440 | 600 | 1170 | 820 | 720 | |
900 | 711 | 420 | 300 | 1535 | 650 | 1315 | 950 | 820 | |
1000 | 811 | 460 | 350 | 1750 | 700 | 1460 | 1040 | 900 | |
1200 | 850 | 500 | 410 | 1960 | 800 | 1580 | 1240 | 1070 | |
1400 | 950 | 620 | 500 | 2250 | 900 | 1900 | 1400 | 1250 | |
1600 | 1100 | 750 | 600 | 2500 | 1020 | 2100 | 1520 | 1300 | |
1800 | 1200 | 850 | 680 | 2820 | 1150 | 2400 | 1620 | 1400 | |
2000 | 1300 | 980 | 820 | 3150 | 1250 | 2750 | 1800 | 1550 | |
2200 | 1450 | 1100 | 900 | 3500 | 1360 | 3000 | 1980 | 1700 | |
2400 | 1550 | 1250 | 1100 | 3800 | 1480 | 3200 | 2320 | 2020 | |
2600 | 1700 | 1400 | 1200 | 4100 | 1600 | 3500 | 2380 | 2050 | |
2800 | 1850 | 1550 | 1350 | 4550 | 1700 | 3800 | 2520 | 2240 | |
3000 | 2000 | 1680 | 1460 | 4900 | 1850 | 4100 | 2990 | 2660 | |
如果你需訂購我廠水力控制閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材質、內件材質、工作溫度等，本產品有有普通型、調節型、污水型、回水低壓型等多種，具體詳情請聯系我司銷售技術人員。
