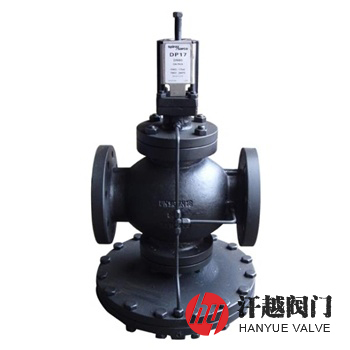

DP17減壓閥是我公司參考英國斯派莎克spirax sarco產品而設計研發的一種先導式超大膜片減壓閥，其膜片采用了新型材料，并大大加大了工作面積，因此閥門上游壓力或下游負荷細微的變化都能及時準確的反饋到主閥膜片，來調節主閥的開度，確保下游壓力的穩定。本產品可在同一個閥體上安裝和互換一個或多個導閥，在穩壓的同時，用于實現溫度控制、上游壓力控制或遠程開關控制等多種功能。
DP17減壓閥適用于蒸汽和壓縮空氣系統及其它氣體的壓力控制。其下游壓力經由內部或外部的壓力感應管反饋至壓力導閥，由主閥隔膜操作，調節主閥的開度，即使在上游壓力和蒸汽負載變化時，仍可精確穩定的控制下游壓力。為了適應不同的工況需要，本產品閥體可采用球墨鑄鐵、鑄鋼、鉻鉬鋼或不銹鋼等不同的材料，對于不同類型的閥體材質，其內部組件統一采用不銹鋼，以方便維修保養和更換。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 閥 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
3 | 底 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
4 | 閥 座 | 2Cr13 | 304 | 304L | 316 | 316L |
5 | 閥 芯 | 2Cr13 | 304 | 304L | 316 | 316L |
6 | 閥 桿 | 2Cr13 | 304 | 304L | 316 | 316L |
7 | 膜 片 | 304 | 304 | 304L | 316 | 316L |
8 | 主閥彈簧 | 50CrVA | 304 | 304L | 316 | 316L |
9 | 調節彈簧 | 60Si2Mn | 304 | 304L | 316 | 316L |
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
出口壓力范圍 | — | 0.2 ~ 17bar g | — | — | — |
制造驗收 | GB/T 12244-2006 減壓閥 一般要求 | ||||
法蘭標準 | JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017等 | ||||
性能試驗 | GB/T 12245-2006 減壓閥 性能試驗方法 | ||||

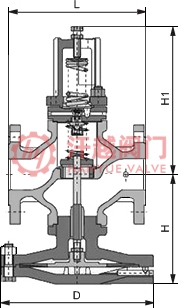

公稱壓力 PN | 公稱通徑 DN | 尺寸mm | 流量系數 Cv | |||
L | H | H1 | D | |||
16 ~ 25 | 15 | 147 | 133 | 221 | 185 | 2.8 |
20 | 154 | 136 | 224 | 185 | 5.5 | |
25 | 160 | 145 | 235 | 207 | 8.1 | |
32 | 180 | 156 | 236 | 207 | 12.0 | |
40 | 200 | 176 | 238 | 255 | 17.0 | |
50 | 230 | 183 | 246 | 255 | 28.0 | |
65 | 250 | 200 | 295 | 320 | 45.5 | |
80 | 310 | 230 | 323 | 350 | 60.1 | |
100 | 350 | 263 | 340 | 380 | 93.3 | |
125 | 400 | 306 | 359 | 455 | 146 | |
150 | 450 | 330 | 375 | 500 | 186 | |
如果你需訂購我廠蒸汽減壓閥產品，咨詢時煩請說明進出口壓力、公稱通徑、閥體材質、內件材質等以便選型，本產品提供黃蘭紅三根彈簧方便控制不同的壓力，有法蘭式和螺紋式兩種，螺紋連接公稱通徑不超過50mm。
